3U CompactPCI高性能刀片式主板
铁路专用多功能显示器

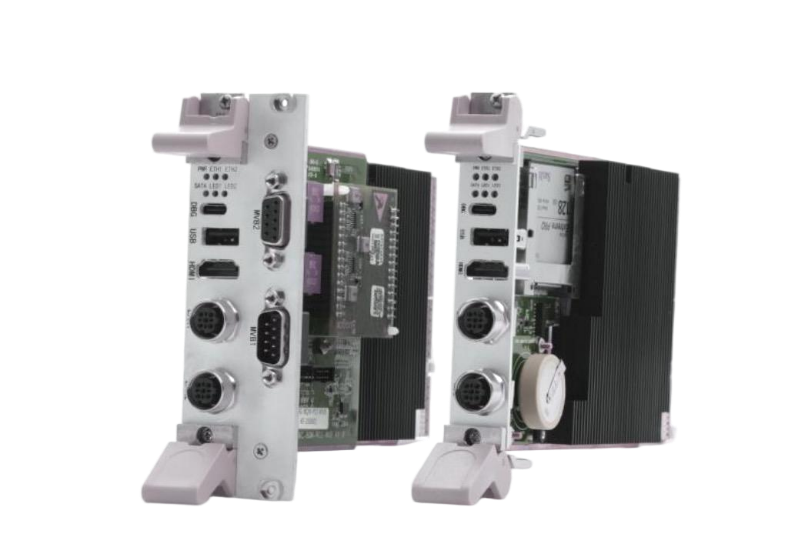

3U CompactPCI高性能刀片式
功能特性 | 说明 | |
主控 | NXP i.MX8QuadMax 多核异构：2 X Cortex-A72, 工作频率1.6GHz 4 X Cortex-A53, 工作频率1.2GHz | |
存储
| LPDDR4-2400 / 2GB （可选ECC功能） | |
8GB eMMC （容量可选32G/64G） | ||
8MB Nor Flash | ||
接口 | LAN | 4路 2路100M Ethernet（前面板M12接口） 2路100M Ethernet（机箱背板） |
CAN | 3路 2路（机箱背板），8HP预留1路 | |
USB2.0 | 2路 1路（前面板），1路（机箱背板） | |
HDMI | 1路 支持1080P | |
RTC | 1路 内置大容量电池，满足10年寿命 | |
TYPE-C | 1路 DEG调试串口（前面板） | |
CFAST/SATA | 1路 内置切换开关，可选CFAST卡或SATA（机箱背板） | |
CPCI | 6路 CPCI标准 | |
RS232 | 2路 机箱背板 | |
MVB | 1路 8HP面板支持 | |
I2C | 2路 机箱背板 | |

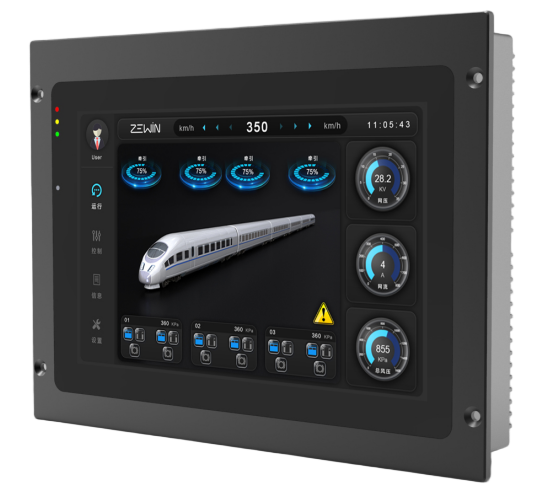

铁路专用多功能显示器
类型 | 分类 | 说明 |
核心计算 | 处理器 | NXP i.mx8x 4核 1.2GHz |
内存/存储 | 1GB LP-DDR4 /8GB eMMC | |
人机接口 | 分辨 | 1280*800率 |
输入 | 电容触摸屏 | |
音频接口 | Line Out输出 | 1路 |
通信接口 | USB | 2路USB2.0 |
以太网 | 2路百兆以太网 | |
CAN | 2路CAN | |
RS485/RS422 | 1路可选 | |
MVB通讯 | 2路 | |
内置功能 | RTC | 内置 |
光感 | 内置 | |
LED指示灯 | 3 （虹、黄、绿） | |
蜂鸣器 | 1路 | |
参数 | 操作温度 | -30～80摄氏度 |
存储温度 | -30～80摄氏度 |
